一、植被指數自動監測儀產品簡介

植被指數自動監測儀又稱灌木草叢植被指數自動監測系統，植被指數自動監測儀是一款智能植被觀測設備，通過測量植物葉片的溫度來計算植物的缺水情況、植物蒸騰作用和呼吸作用的強弱，還可以用來觀察植物長勢和營養信息。

植物葉片溫度、直徑的生長以及歸一化植被指數是反映植物生長狀態非常重要的指示參數。通常可以通過測量植物葉片的溫度來計算植物的缺水情況、植物蒸騰作用和呼吸作用的強弱，甚至可以用來推測植物的染病情況。歸一化植被指數和植物的直徑生長則可直接或間接地反映植物長勢和營養信息。

植物生長狀態在線監測系統采用低功耗、高精度的測量設備，可使用太陽能板為設備供電，以達到野外自動在線測量功能。

植物生長狀態在線監測系統也可以將生長和氣象因素同步觀測，這樣不但可以準確認定影響生長的關鍵因素，而且也給數據處理帶來極大方便。

二、植被指數自動監測儀產品特點

1、電源系統:風光互補供電系統、交流220V、直流5V、12V、太陽能等,根據用戶需要選配。

2、可靠運行于各種惡劣的野外環境，低功耗、高穩定性、高精度、可無人值守。

3、完善的防雷擊、抗干擾等保護措施。

4、硬件和軟件均采用模塊組合式開放性設計，可靈活組合使用。

5、監測要素可按實際需求選配。模塊化設計極大的方便了后期設備的調試和升級。

6、通訊方式可根據傳輸距離來按需要選配，為方案提供高性價比。

7、環境WEB發布系統可以讓用戶在局域網和互聯網上隨時使用瀏覽環境站現場環境數據。

8、客戶端瀏覽：可以通過軟件客戶端，實現局域網、互聯網上查詢、統計環境站現場環境數據。

三、植被指數自動監測儀產品參數

1、土壤溫度水分電導率傳感器:土壤水分參數：量程0-100%，分辨率0.1%，精度0-50%內±2%，(棕壤，30%,25"C)，50-100%內±3%，(棕壤，60%,25C  )；土壤溫度參數：量程-40~80℃,分辨率0.1℃,精度±0.5℃；導率參數：量程 0-20000us/cm,分辨率 10us/cm；

2、太陽能板:120W太陽能板+12V，60AH蓄電池;

3、立桿: ≥2.5M，白色烤漆;

4、針對灌木及草地實現實時圖像采集，支持定點、定頻多種采集策略遠程設置；

5、內置自動分析算法，實現灌木、草叢圖像預處理、植被分類識別、植被長勢分析等；

6、內存容量：16Mb,100000以上的數據點；

7、通訊方式：支持GPRS通訊，支持RS232數據輸出，支持Lora無線通訊；

8、內置GPS定位功能，能報送地理位置信息。

9、運輸安裝費及三年物聯網費用。

四、植被指數自動監測儀植被指數監測設備標準作業指導書

一、 工具準備：一字螺絲刀、斜口鉗、剝線鉗、6mm內六角、7mm扳手14mm扳手、17mm扳手

二、 設備配件清單：控制箱、2.5m燈桿、避雷針、電池板支架、60W電池板*2、60AH蓄電池、槍機攝像頭、槍機支架、連接件

三、 分步驟作業：

1. 電池板支架組裝標準及步驟：

1） 配件：60W電池板*2、60AH蓄電池、M6*20螺桿螺母各4個、平墊彈墊各4個

2） 固定電池板，注意使用平墊、彈墊，并固定牢靠

3） 電池板接線，注意紅線為正極、黑（藍）線為負極，兩塊電池板并聯接到延長上

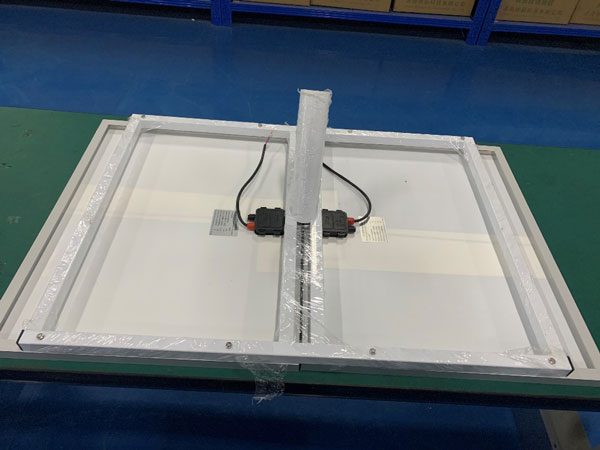

4） 電池板支架組裝完成

四、設備整體組裝標準及步驟：

1）部件準備：電池板支架、避雷針、控制箱、控制箱連接架、燈桿、攝像頭、攝像頭支架、連接件

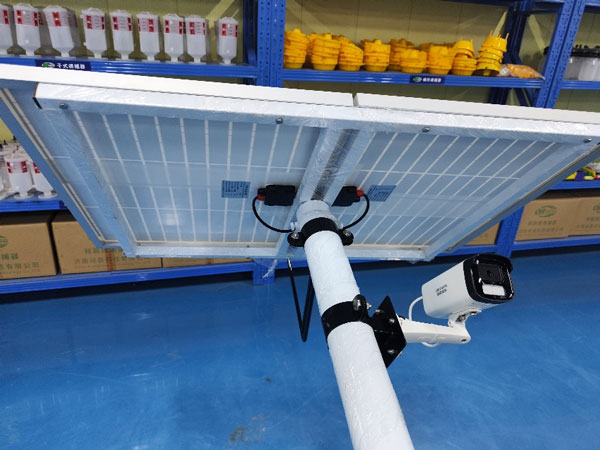

2）安裝固定槍機攝像頭，將槍機與槍機支架（白色）固定，槍機線穿入槍機支架內，連接一根網線（7m藍色網線）及電源線（DC插頭線），然后與槍機連接件（黑色）固定，接頭留在槍機支架內（接頭用防水膠布纏住），最后將網線、電源線從燈桿頂部30cm穿線孔處穿入燈桿，從控制箱的出線孔（離燈桿底座1.2m）穿出燈桿，將連接件與燈桿固定完成

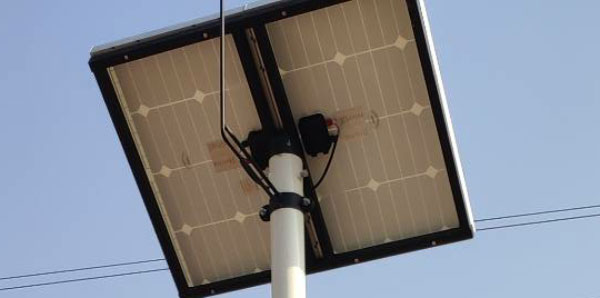

3）安裝固定電池板并穿線，將電池板線從燈桿頂端進線孔穿進燈桿，從控制箱出線孔（離燈桿底座1.2m）穿出，然后將電池板支架套入燈桿內，固定三個螺絲并擰緊，注意電池板朝向南（以控制箱方向?yàn)榛鶞?zhǔn)）

4）安裝固定避雷針，避雷針安裝固定于燈桿北側，指針朝上，注意不要裝反，裝好后固定擰緊螺絲

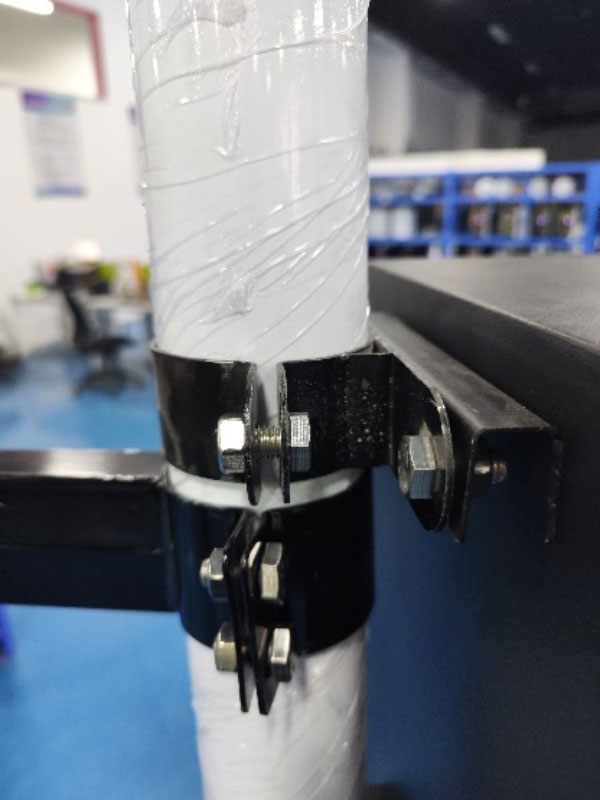

5）安裝固定控制箱，先將控制箱連接件（兩個）固定于燈桿上，調整相應位置（下方的連接件固定于燈桿控制箱穿線孔上方1cm處）松開懸掛控制箱的四個螺絲，將控制箱掛于連接件上，調整位置，然后將所有固定螺絲擰緊

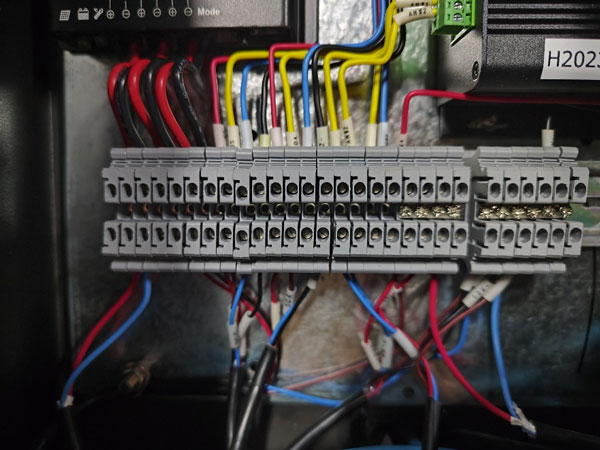

6）控制箱接線，電池板線接到控制器電池板端，電池線接到控制器電池端，注意正負極不要接反；各傳感器按照線號或標簽接到相應位置

7）設備安裝完成（注：電池線從燈桿底部穿入控制箱；土壤傳感器線從燈桿底部穿線孔穿入控制箱，傳感器插入地下10cm處）
