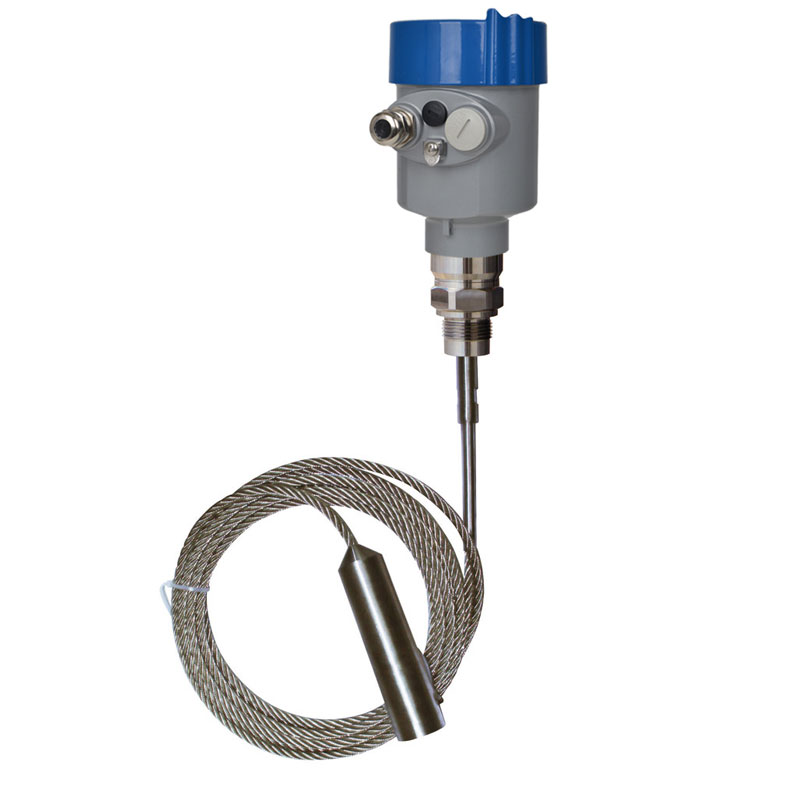

一、導播纜式雷達液位計產品原理

導播纜式雷達液位計又稱接觸式雷達液位計，雷達液位計，導播纜式雷達液位計能夠連續準確地測量液體或固體材料的液位或物位，可以準確計算出物料的液位高度，可以應用于各種容器形狀和物料種類，如液體、顆粒、泡沫等。

導波雷達發出的高頻微波脈沖沿著探測組件(鋼纜或鋼棒)傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。

二、導播纜式雷達液位計技術參數

適用介質：液體，固體粉料

應用：液體及固體粉狀測量，復雜過程條件

防爆認證：Exia IIC T6 Ga/Exd ia IIC T6 Gb

測量范圍：液體0~20米﹑固體粉料0~10米

頻率：500MHz-1.8GHz

天線：單纜式天線

測量精度：±10mm

過程溫度：(-40～250)℃

過程壓力：(-0.1～4)MPa

信號輸出：(4～20)mA/HART

現場顯示：四位LCD可編程

電源：兩線制(DC24V)/四線制(DC24V/AC220V)

外殼：鋁/塑料

三、導播纜式雷達液位計產品特點

天線尺寸小，便于安裝;非接觸雷達，無磨損，無污染。

幾乎不受腐蝕、泡沫影響;幾乎不受大氣中水蒸氣、溫度和壓力變化影響。

嚴重粉塵環境對高頻物位計工作影響不大。

波長更短，對在傾斜的固體表面有更好的反射。

波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。

測量盲區更小，對于小罐測量也會取得良好的效果。

高信噪比，即使在波動的情況下也能獲得更優的性能。

高頻率，是測量固體和低介電常數介質的最佳選擇。
