地埋式積水監測站
一、地埋式積水監測站產品簡介
地埋式城市內澇積水監測系統以物聯網技術為支撐，集"智能感知、智能服務”為一體的智能監測體系。

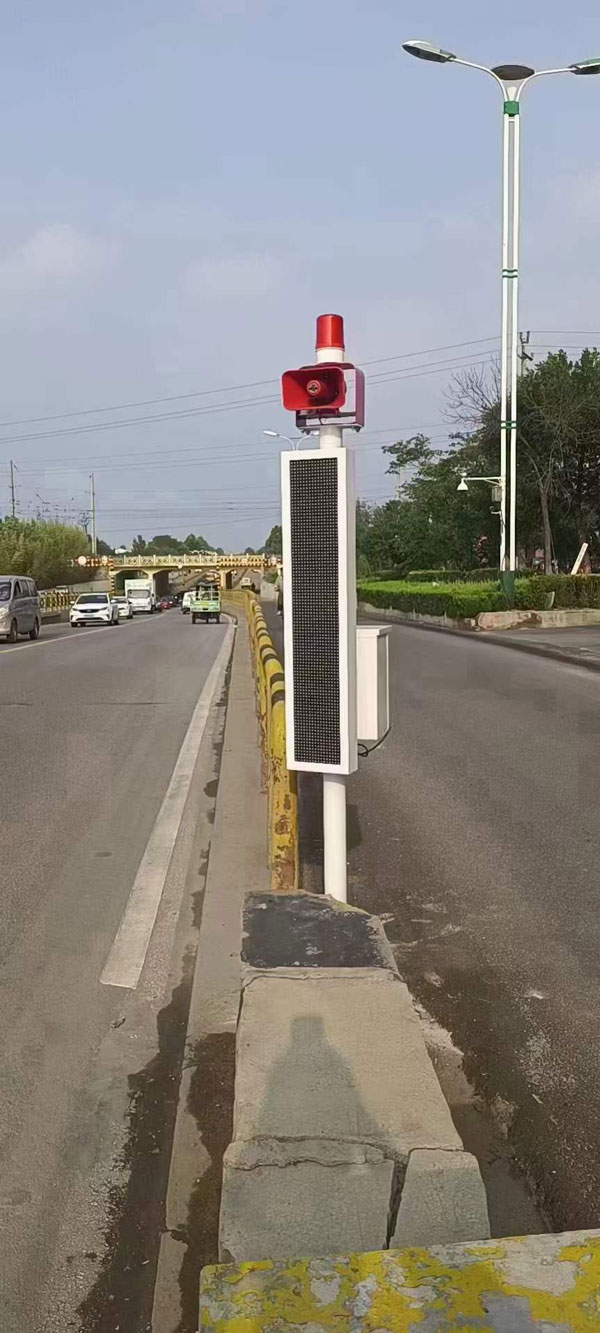

該系統由監測主機、立桿支架、供電系統、地埋式積水監測儀、LED雙色顯示屏以及云平臺組成，主要為城市道路、地面、隧道、立交等容易積水的場合提供實時監測及預警服務。
系統采用高集成的一體化積水監測設備，實時監測城區低洼路段的積水位并實現自動報警，通過整合各監測點數據，掌握整個城區內澇狀況，并及時進行排水調度。市政管理部門可借助該系統做到常監測、早預警、早準備，對可能因暴雨出現洪澇的地方進行相應的處理，減少城市內撈發生的幾率，同時對水位上升區域的群眾做好預警工作。交通管理部門可通過該系統獲取各路段的實時積水水位，并借助廣播、電視等媒體為廣大群眾提供出行指南，避免人員、車輛誤入深水路段，減少群眾的經濟損失、保障群眾人身安全。
二、地埋式積水監測站應用范圍
既可應用于城市管理、市政交通道路、住宅小區、低洼地帶、地下停車場、物流園區、農業灌區、旅游景區等地方,也可用于智慧城市建設。
三、地埋式積水監測站技術參數
1、主機部分
|
供電 |
AC220V |
|
|
供電方式 |
市電或太陽能供電 |
|
|
設備功耗 |
≤25 W |
|
|
工作溫度 |
-40~80℃ |
|
|
設備接口 |
接口類型 |
說明 |
|
LED屏顯示接口 |
雙色LED顯示屏（最大點數96*16） |
|
|
上行485采集 |
485通信距離2000米 |
|
|
兩路開關量接口（預留） |
電壓輸入范圍：0～5V |
|
|
兩路模擬量接口（預留） |
采集范圍：4-20mA、0-5V、0-10V默認4-20mA |
|
|
一路水浸檢測（預留） |
可檢測有無水 |
|
|
兩路繼電器接口 |
繼電器容量：250VAC/30VDC 3A 一路可設置有源無源，用作報警或自動控制 |
|
|
報警設備 |
支持聲光報警 |
支持語音播報 |
|
LED屏 |
尺寸102cm*22cm雙色屏 |
|
|
設備支架 |
2米立桿 |
|
|
電控箱 |
用于放置遠程遙測終端機、電源 |
|
2、地埋式積水監測儀部分
|
供電方式 |
內置電池供電（3.6V鋰亞電池） |
|
續航時間 |
無積水的情況下，可連續工作5年 |
|
水位量程 |
≤1.5m |
|
水位誤差 |
1cm |
|
分辨率 |
1mm |
|
輸出信號 |
LORA無線擴頻信號 |
|
外殼材質 |
304不銹鋼 |
|
防護等級 |
IP68 |
|
安裝方式 |
采用地埋式安裝 |
